24046 – Instalacja procesowa do mieszania i pompowania lakierów

Instalacja została zaprojektowana do pobierania różnych rodzajów lakierów ze zbiorników typu IBC, ich transportu do zbiorników pośrednich z automatyczną kontrolą objętości medium, mieszania oraz dalszego, automatycznego przepompowywania do zbiorników dziennych zgodnie z bieżącym zapotrzebowaniem procesu.

Kontrola objętości medium we wszystkich zbiornikach realizowana jest za pomocą czujników radarowych. Dodatkowo w zbiorniku magazynującym zastosowano skrajne wibracyjne czujniki poziomu, które zwiększają bezpieczeństwo pracy instalacji. Czujnik poziomu minimalnego wyłącza mieszadło, natomiast czujnik poziomu maksymalnego odcina dopływ cieczy.

Aktualną objętość medium w każdym zbiorniku operator może na bieżąco kontrolować z poziomu panelu HMI. Przy zbiornikach dziennych umieszczono również słupki sterujące, umożliwiające wygodną obsługę podstawowych funkcji urządzenia.

Opis działania

Instalacja umożliwia:

• przelanie zawartości zbiornika IBC do zbiornika pośredniego z wydajnością do 250 l/min,
• skuteczne mieszanie medium bez ryzyka spienienia cieczy,
• automatyczne dozowanie lakieru do zbiorników dziennych zgodnie z aktualnym zapotrzebowaniem,
• informowanie operatora o spadku poziomu lakieru w zbiorniku pośrednim poniżej 300 litrów.

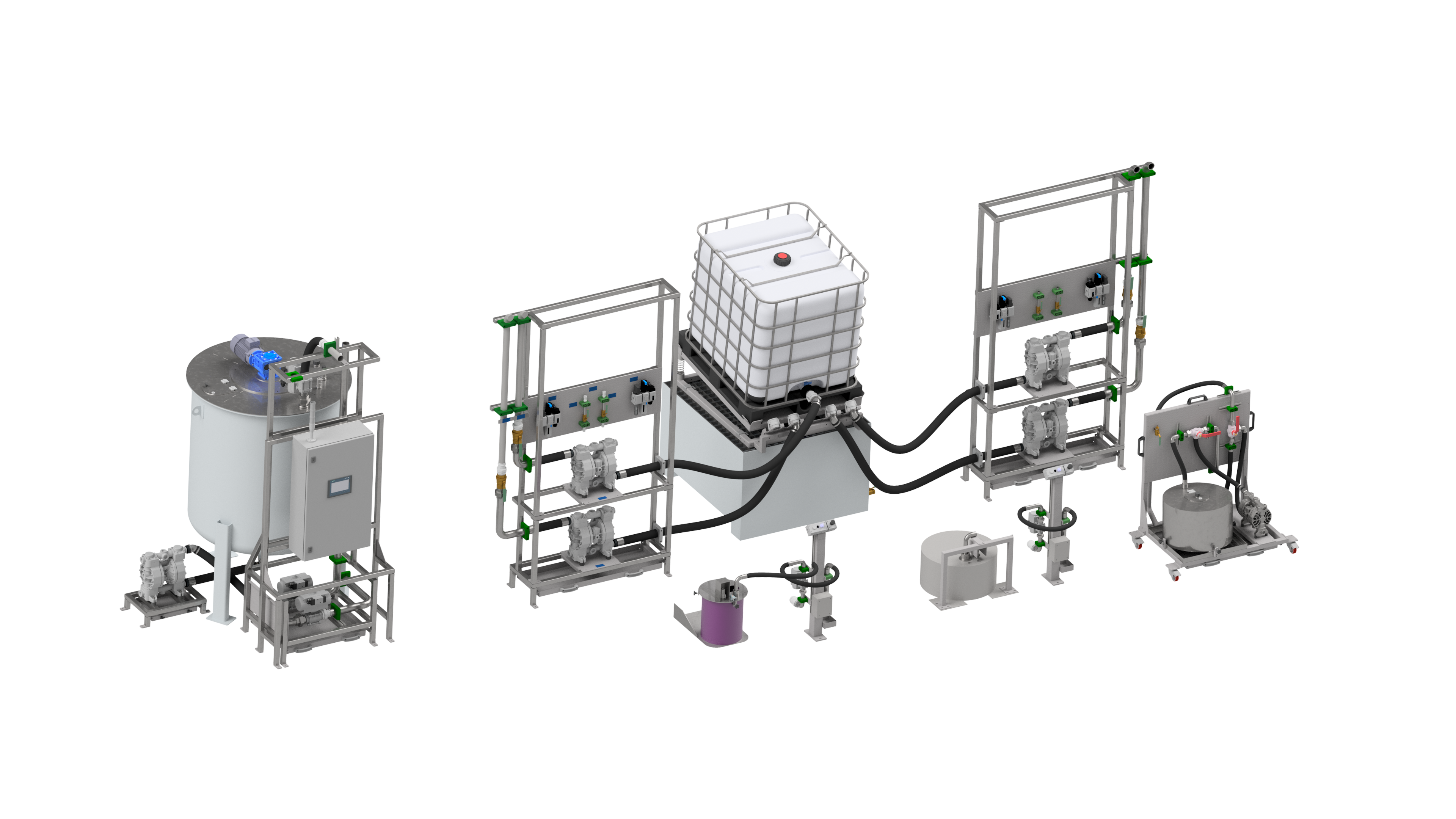

Budowa urządzenia:

W skład instalacji wchodzą:

• zbiornik pośredni ze stacją dozującą oraz panelem HMI,
• stacja przeładunku z IBC,
• zbiorniki dzienne wyposażone w podstawowy panel operatorski,
• wózek do usuwania popłuczyn

Korzyści dla klienta / użytkownika

• stałe utrzymanie cieczy w odpowiednio rozmieszanym stanie, gotowej do aplikacji, bez ryzyka spienienia,
• automatyczne i niezależne dozowanie do każdego zbiornika dziennego bez konieczności ingerencji operatora,
• eliminację ryzyka przelania cieczy wynikającego z błędu obsługi,
• precyzyjną kontrolę ilości medium z dokładnością do 10 litrów w zbiorniku o pojemności 1500 litrów,
• wygodne sterowanie podstawowymi funkcjami z łatwo dostępnych punktów operatorskich,
• możliwość sprawnego usuwania zlewek i popłuczyn po czyszczeniu urządzeń.
